一、產品外形

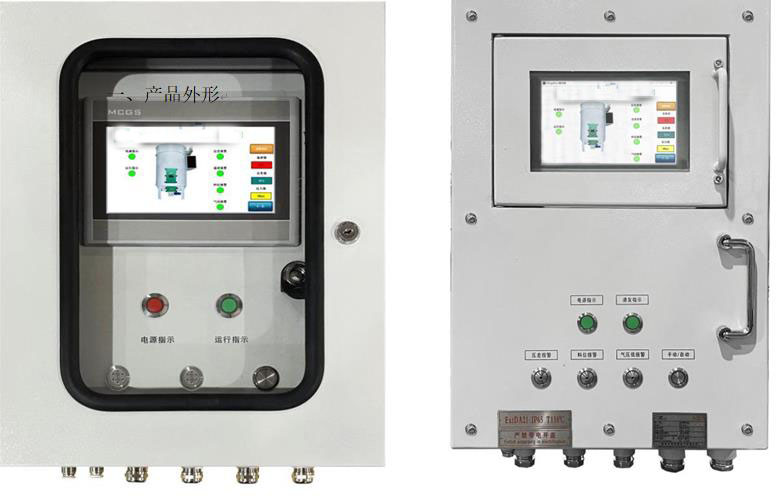

l  防爆箱體指示燈含義：

電源指示：該指示燈點亮表示控制箱電源正常；

運行指示：當當清灰程序開始執行時該指示燈點亮；

手動/停/自動：旋鈕轉至手動時即為手動模式及定時模式，在手動模式時控制箱會根據設定時間噴吹，當為自動模式時，系統根據壓差狀態進行噴吹；

壓差報警：當壓差值高于壓差報警上限或低于壓差報警下限時該蜂鳴器發出間斷性聲光報警；

料位報警：當料位信號到達后該蜂鳴器發出間斷性聲光報警；

氣包壓力報警：當氣包壓力開關信號到達該蜂鳴器發出間斷性聲光報警；

l  機械式壓差儀表：

用于顯示當前除塵器壓差值，方便用戶直觀觀察除塵器工作狀態；

二、技術參數

三、觸摸屏畫面使用說明

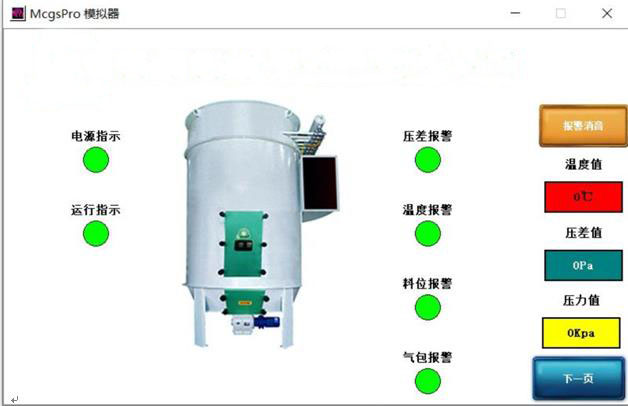

l  初始監控畫面

l

電源指示：正常上電后，控制儀正常工作時會變?yōu)榧t色；

運行指示：當清灰程序開始執行時，該指示燈變?yōu)榧t色；

壓差報警：當壓差值高于壓差報警上限或低于壓差報警下限時該指示燈變?yōu)榧t色；

*溫度報警：當溫度值高于溫度報警上限時該指示燈變?yōu)榧t色

料位報警：當外部料位計發出報警信號后，該指示燈變?yōu)榧t色；

氣包報警：當氣包壓力開關發出報警信號后，該指示燈變?yōu)榧t色；

報警消音：當出現聲光報警時，可通過點擊該按鈕消除報警聲音；

*溫度值：顯示實時溫度數據；

壓差值：顯示實時壓差數據；

注：*號標注的為選配功能，需訂貨前提出；

l  閥門監控畫面

指示燈：在脈沖除塵器工作時，可以實時監測電磁閥運行狀態，當對應編號的脈沖閥輸出時，指示燈變?yōu)榧t色；

485地址：顯示主板所設置的485站地址；設置方法參照“485通訊協議及通訊地址”

*溫度值：顯示實時溫度數據；

壓差值：顯示實時壓差數據；

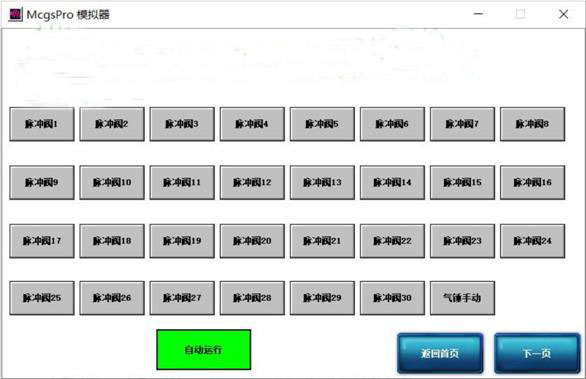

l  閥門手動測試

需手動測試時，點擊“自動運行”按鈕，該按鈕生效后會顯示“手動測試”背景顏色變?yōu)榧t色；在該狀態下時手動測試按鈕生效；

點擊所需測試的閥門按鈕，控制器自動驅動對應閥門輸出；

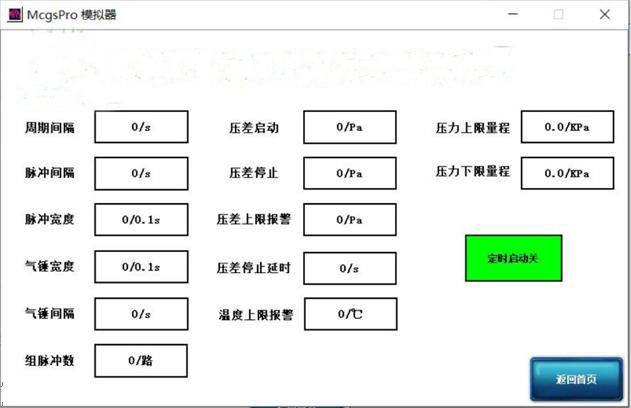

l  參數設置

周期間隔：所有脈沖閥噴吹完畢到下次開始噴吹的時間間隔；

脈沖間隔：上個脈沖閥關閉到下個脈沖閥啟動之間的間隔時間；

脈沖寬度：脈沖閥的動作時間；

氣錘寬度：氣錘的動作時間；

氣錘間隔：氣錘運行完一次之后，下次動作的時間間隔；

組脈沖數：系統中存在的電磁閥數量

壓差啟動：當系統壓力大于等于壓差啟動設定值時，啟動噴吹；

壓差停止：當系統壓力小于等于壓差停止設定值時，停止噴吹；

壓差上限報警：當實際壓差大于等于該值時發出壓差報警信號；

壓差下限報警：當實際壓差小于等于該值時發出壓差報警信號；

*溫度上限報警：當實際溫度大于等于該值時發出溫度報警信號；

四、控制箱原理圖

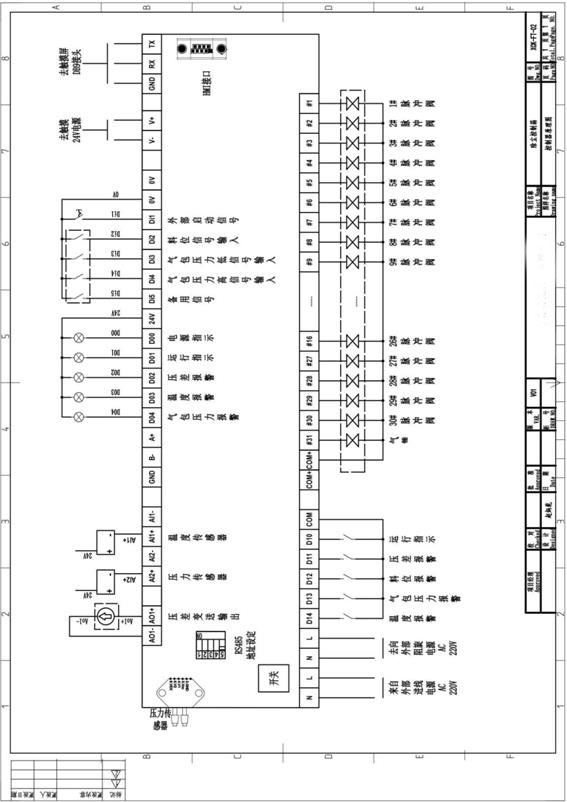

l  2AI型壓差控制箱原理圖
