水旋噴淋塔預處理系統：

 當生產作業時，漆霧粉塵在風機牽引力的作用下進入旋風分離器裝置，，漆霧粉塵在離心力的作用下進行氣液乳化反應，在混流液的高速旋轉狀態下，煙塵廢氣與旋轉液體充分混合吸收相溶增加煙氣比重，利用離心力達到氣液分離。

分離后的氣體進入填料吸附層，由于氣流切向進入設備呈橫向圓周運動，避免了填料堵塞現象，在填料層上端設計螺旋霧化噴頭均勻分布在填料上，延長反應時間。從而達到粉塵凈化效果。

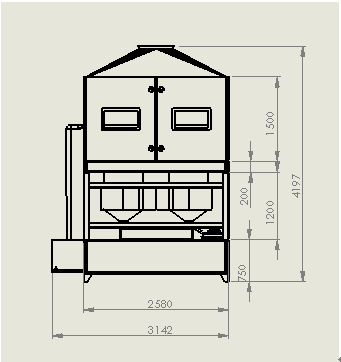

干式預處理設備：

噴漆室采用半密閉負壓抽風形式，當噴漆時大量漆霧與水幕接觸稀釋沉降對漆霧顆粒物進行初步預處理然后進入漆霧預處理箱進行預處理。

當漆霧顆粒物進入預處理箱后通過漆霧過濾紙+漆霧過濾棉組合式進行攔截（干式處理器）然后進入主風管

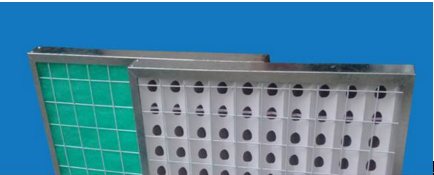

干式過濾系統，配置兩道過濾，前道過濾采用采用蜂窩過濾紙，后面采用玻璃纖維過濾棉。蜂窩濾紙過濾器采用V型結構設計，內有回旋孔，避免油漆所發生的反彈，采用惰性分離技術，強制過噴氣流多次改變流向，過重的顆粒會自動沉積下來而不會被空氣帶走，深V型的后壁是承載的主要場所，通氣孔是沿著前壁和后壁之間的中央而設計的，采用四聯褶皺式結構設計，結構牢固，不會自我塌陷，保證工作室具有均勻的空氣流動性和靜壓性能，其對風機的壓力要求相當較低，300-500Pa即可滿足要求，其過濾效率可達98%，正常使用風速可達0.25m/s以上；玻璃纖維過濾棉設置在環保箱的底部，該過濾棉具有較疏松的結構，容塵能力大。具有在粘附漆霧后阻力增加小的特點。
